欢迎来到深圳市骏烨复合材料有限公司官方网站!

在线留言| 网站地图| 常见问题|

深圳市骏烨复合材料有限公司

7*24小时全国服务热线:0755-27558958
塑料周刊
车间设备塑料周刊技术资料资料下载

塑料制品表面白雾如何处理?

新闻来源: 深圳市骏烨复合材料有限公司 人气:0 发表时间:2019-03-19

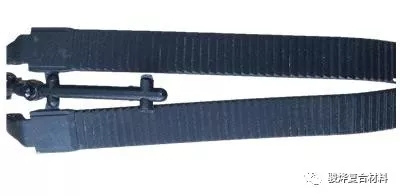

塑料产品表面白雾,从视觉角度来讲,它呈现的是白色状,所以在白色产品时并不明显,黑色高光最为明显,制品周边表面呈现出大大小小的白色斑纹,像云雾般的症状,我们归类为白雾。


白雾是困气的一种现象,很多从事注塑技术的人员误认为只有烧焦才是困气,或者出现困气就去开排气槽,这是不科学的,烧焦是因为困气过于严重,气体在高压,高速状态下被压缩得不到释放产生的局部燃烧,燃烧温度可瞬间到达600-800℃,这属于困气的最高境界。

塑料制品怎么样才能让气体最好的排出,而不产生白雾现象?

01 模具

排气并非完全靠模具来解决,对于PP材料特性来讲,温度范围非常广,其流动性能优越,若模具的排气槽开得太大或位置不对,不能正确排气,而且还容易产生飞边不良,所以正确的排气才是有用的。

02  工艺

掌握正确的调机技巧在实际工作中是非常有效的。

1)如降低螺杆旋转速度,可以使熔料温度均匀,所夹带空气的机会要小,如螺杆旋转速度太快,所夹带空气的机会要多;熔料受螺杆剪切作用力大,摩擦生热导致熔料温度不均匀,熔料分解产生气体。

2)提高模具温度,可以利于高压,慢速充填赢得时间,如果模具温度过低,产品表面过早冻结,慢速充填无法实现,可能导致缺胶。

3)降低注射速度,速度越快,气体压缩的越快,温度越高。速度越慢,气体压缩的越慢,越有利于气体的排出。

4)锁模力,锁模力越大,型腔表面排气效果越差,锁模力越小,型腔表面排气的效果越好。


此文关键词:塑料原料,塑料制品白雾,塑料制品白雾处理
