pa6材料产品的加工条件-技术资料-深圳市骏烨复合材料有限公司

pa6材料产品的加工条件

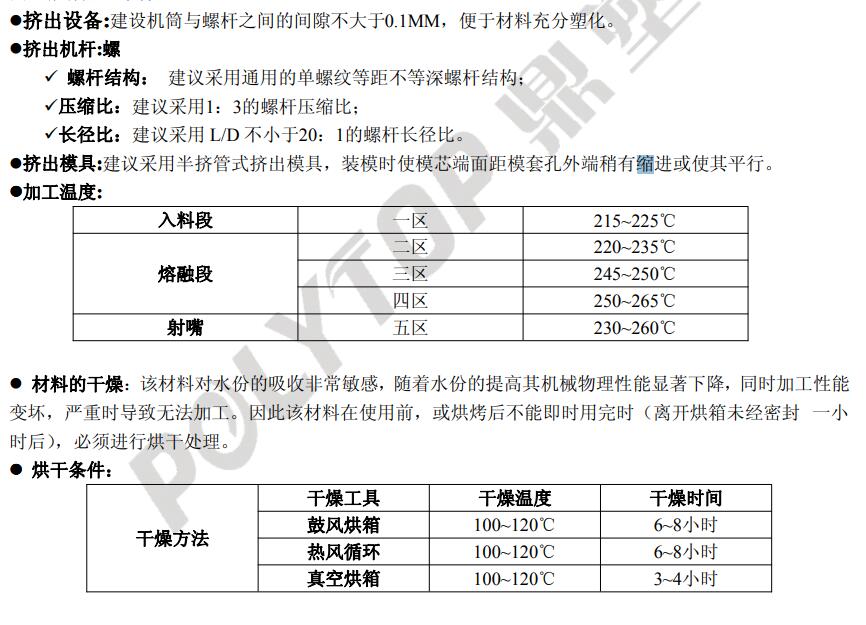

干燥处理

PA6材料容易吸收水分，因此比力加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80°CL以上的热干燥空气中干燥3～4小时。如果材料已经在空气中暴露超过8小时。建议进行105°C，1～2个小时以上的真空烘干，最好使用除湿干燥机。

模具温度

PA6:80-90°C，模具温度很显著的影响结晶度，而结晶度又影响着塑件的机械特性。

对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度也可以提升塑件的强度和刚度，但却降低了韧性。如果o厚大于3mm，建议使用20～40°C的低温模具。对于玻璃强材料模臧温度应大于80°C。

熔化温度

PA6:230～280C，对于增强品种为250～280°C。

注射压力

一般在750～1250bar之间（取决于材料和产品设计）。

注射速度

高速（对增强型材料要稍微降低）

(1)强度和耐久性，优良的刚性和耐热性的结合;

(2)优化部件设计，优异的着色性能，表面外观，能够适用于复杂的结构成型，并帮助设计开发者开发新造型产品;

(3)良好的加工性，优异的流动性及热稳定性使材料加工条件更为宽松，使注塑件微型化。

(4)极高的热稳定性，能在高达270度的波峰焊锡中不挂锡;

(5)广泛的温度和频率范围内恒定的电气性，确保装置设备的使用百分百安全。

此文关键词：pa6材料产品的加工条件 pa6材料

推荐资讯
