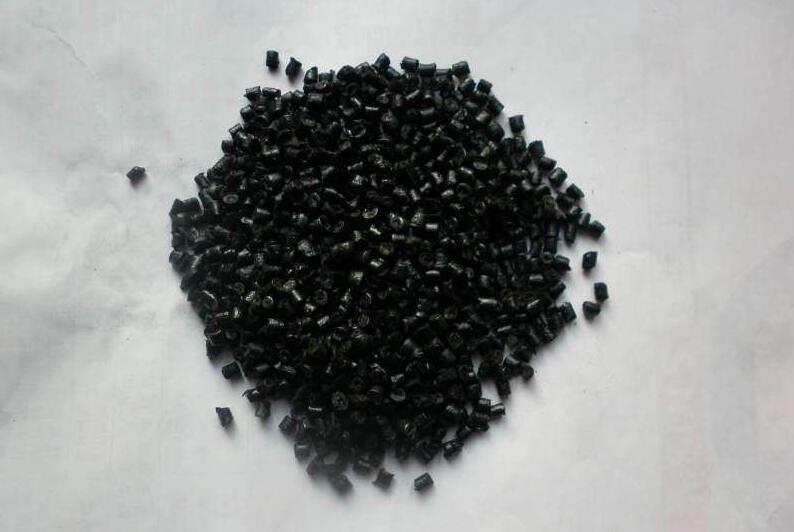

尼龙原料在所有塑料中都有其自身的特点，即材料的含水量与材料的强度直接相关。新注入的尼龙制品通常是干燥的，含水率基本上小于0.03%。此时，干燥材料的冲击强度会很差，而且性能相对较脆。在一定湿度环境下，材料会自然吸收水分，并且随着含水量的增加，冲击强度会不断提高。但是，工业生产通常在产品运输前三个月不离开，自然吸湿性会不稳定。春夏湿度大，秋冬湿度低，自然吸湿效果不同。因此，将产品放入沸水中一定时间，可使材料在短时间内稳定吸水。

PA6原料适用于产品是否有应力要求，如承重钩、有一定弯曲次数的链条等。
尼龙塑料（PA6和PA66）具有良好的吸湿性，加工前需要干燥。一般干燥温度为90～110℃，干燥温度为4～6h，以获得加工后尼龙的最高韧性。为了获得优异的性能，PA6原料成品在水中浸泡超过24小时或在沸水中煮3小时以上。该类产品主要用于一些对韧性要求较高或使用温度较低的产品。
