如何改善热TPE包胶尼龙料粘着力差的问题
新闻来源:
深圳市骏烨复合材料有限公司
人气:0
发表时间:2020-09-03
【小中大】

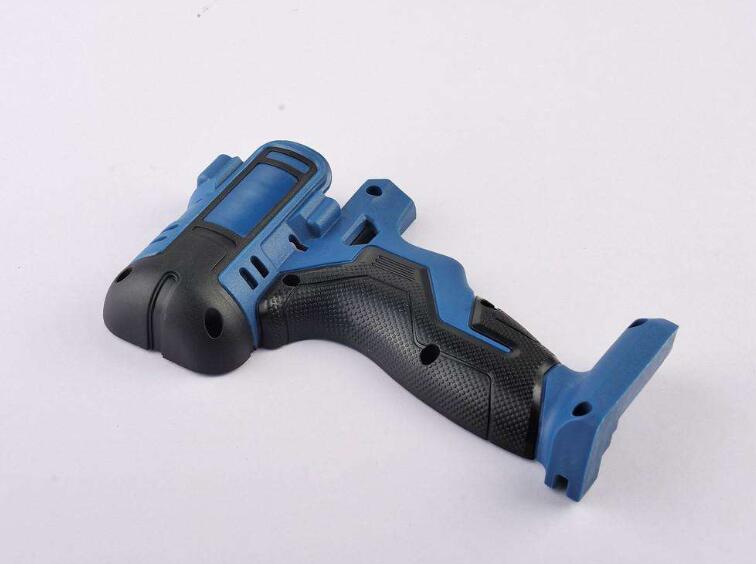

目前市场上,TPE包胶尼龙料广泛应用于高端电动工具和健身器材配件。尼龙是产品的骨架材料。TPE涂以软橡胶,使产品手感柔软舒适,具有良好的防滑性和一定的抗冲击性。目前,在弹性体工业中,TPE的粘接效果并不理想。粘接效果与TPE的配方密切相关。本文仅讨论了在确定配方时提高TPE与尼龙粘接效果的一些方法和技巧。
1、足够的注射温度。这是由TPE的公式决定的。注塑温度不应超过240℃。特别是为了获得真正的涂层效果,由于尼龙的软化温度为250-260度,TPE与尼龙的软化温度越接近,涂层效果越好。
2、尼龙零件的预热和烘烤。建议尼龙零件应先预热或烘烤。烘烤时间约为1~2小时,烘烤温度为120~130℃。这将为TPE与尼龙的粘结提供更多的能量,有利于涂层和粘接。
3、在尼龙骨架不相关的部位或表面不光滑的部位钻孔,可以增加TPE与尼龙的接触面积。通过小孔将TPE软胶嵌入尼龙骨架材料中,达到抱箍的效果。事实上,这是真包装和假包装的结合
4、尼龙零件的槽、孔、包层应打磨光滑,有利于TPE与尼龙零件的粘接。但这是通过物理和机械力来实现的,而不是化学键合。
5、在材料方面,需要提高TPE共混物的极性(常用的接枝剂来实现),使TPE的极性接近PA的极性,从而便于粘结。据说有些型号的TPU与PA有很好的附着力,但硬度有限。TPU的硬度一般在70A以上,如果需要更高硬度的TPE,则应改善SEBS体系的极性。
6、注意模具流道和橡胶入口的设计。对于涂层面积大、涂层位置较多的产品,应尽量打开多个橡胶入口,以减少熔体在模具中的流动时间。操作时间越长,操作路径越长,复合材料的熔体温度越低,不利于熔焊。涂胶的关键是快速涂布和粘合。
此文关键词:TPE TPE包胶尼龙料 如何改善热TPE包胶尼龙料粘着力差的问题
