欢迎来到深圳市骏烨复合材料有限公司官方网站!

在线留言| 网站地图| 常见问题|

深圳市骏烨复合材料有限公司

7*24小时全国服务热线:0755-27558958
行业新闻
公司新闻行业新闻常见问题

TPE包胶尼龙工艺

新闻来源: 深圳市骏烨复合材料有限公司 人气:0 发表时间:2021-05-07

近年来,TPE包胶尼龙已广泛应用于厨具、电动工具、汽车配件、健身器材等行业。在实际产品包胶尼龙成型过程中,经常出现TPE包胶尼龙附着力松散的问题。如何解决这个问题?针对这个问题,下面小编就为大家介绍塑料系列。

1、材料

要提高共混体系的极性(目前通常添加接枝剂),使其接近PA,以利于粘接。据介绍,部分产地生产的TPU与PA有良好的结合力,但硬度有限。TPU的硬度一般在70A以上。如果需要硬度较低的TPE,则需要提高SEBS体系的极性。

2、尼龙零件的预热和烘烤

建议尼龙零件预热或烘烤1~2小时左右,烘烤温度120~130℃℃. 这样可以为TPE与尼龙的结合提供更多的能量,有利于包胶的结合。

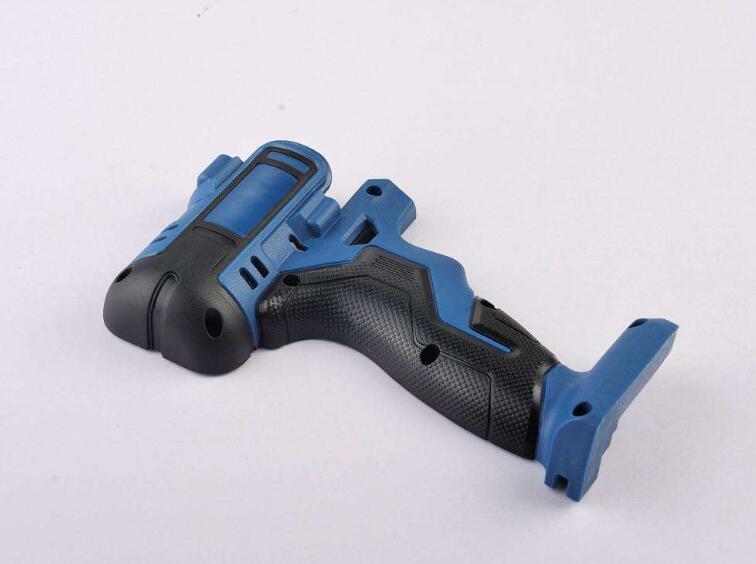

如何解决TPE包胶尼龙附着力松散的问题?

3、包胶适宜温度

TPE的成型温度应足够高,以便在尼龙零件的包层表面形成一定程度的熔合,从而大大提高其附着力。如果成型温度低,将不利于粘合。

4、模具流道和橡胶入口的设计应注意

对于覆盖面积大、覆盖部位多的产品,应尽量打开多个橡胶入口,以减少熔体在模具中的流动时间。运行时间和运行路径越长,化合物的熔体温度越低,不利于熔接。包胶的关键是趁热快速覆盖和粘合。

5、尼龙零件做坡口、毛孔、覆面等加工

有利于提高TPE与尼龙零件的粘接牢固性。但这是通过物理和机械力实现的,而不是化学粘附。

此文关键词:TPE包胶尼龙工艺 TPE包胶尼龙 TPE材料
