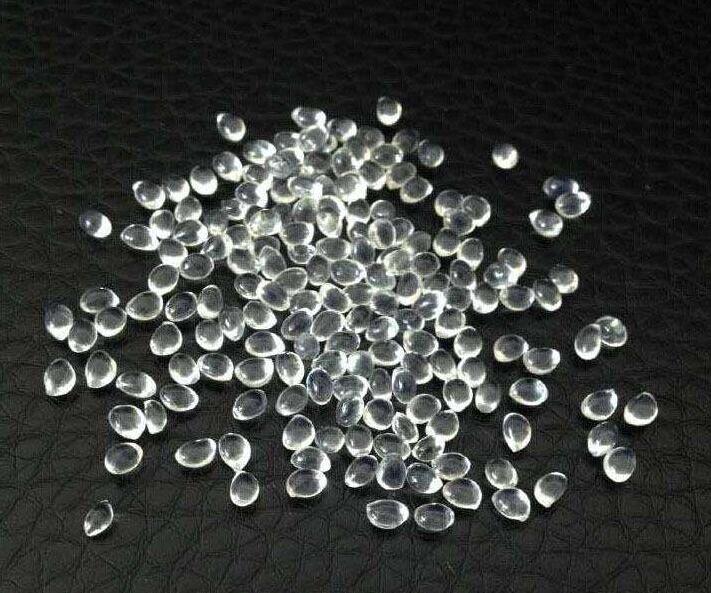

TPU具有高耐磨性、抗弯曲疲劳性、加工性、耐油性、耐水性、防霉性、可回收性和高弹性。各种性能可用于各种汽车零部件，也可与其他塑料或橡胶组合用于汽车保险杠、安全气囊、防尘罩等零部件。TPU在空气中含有许多易吸收的水极性基团。一方面，吸水作为增塑剂会导致TPU物理性能的下降，但这种影响是可逆的。如果TPU完全干燥，则可以从TPU中去除吸收的水分，并且其物理性能仍然可以恢复到吸水之前的水平。

1、改变聚酯结构
增加聚酯的碳链长度可以提高其水解稳定性。在聚酯结构中引入支链或刚性环结构。还可以提高其水解稳定性。对于己二酸聚酯，用己二醇或新戊二醇合成的聚酯比用乙二醇或丁二醇合成的聚酯具有更好的耐水性。
由于聚烯烃乙二醇的软段不能提供形成氢键所需的强电负性元素，合成的TPU由于分子中存在双键，因此具有优异的抗水解性和较差的抗氧化性；由聚己内酯乙二醇和聚碳酸酯乙二醇合成的TPU的耐水性优于聚己内酯系列，但成本较高。
（1） 己二酸和对苯二甲酸按一定比例混合合成的聚酯具有良好的耐水性；
（2） 在聚酯结构中引入一定比例的聚醚，可以大大提高无规共聚或嵌段共聚合成的聚醚酯的耐水性；
（3） 在合成聚酯的过程中，通过控制其酸值在0.1以下，也可以保持其基本稳定性。

2、添加耐水解稳定剂
在聚酯TPU中加入聚碳二亚胺（PCD）可以提高其耐水性。其机理是聚酯中含有的羧基和水解产生的羧基与PCD反应生成尿素衍生物，从而阻止羧基的自动催化。由于每个PCD分子含有多个碳二亚胺，它可以重新连接断裂的链，形成末端羧基聚合物，从而修复链。常用的抗水解剂为stabaxol P200（拜耳），用量为多元醇用量的0.5-2.5wt%。
